プラグとジャックの違いと役割を理解しよう
楽器や音響機器をつなぐ際に欠かせないのが「プラグ」と「ジャック」です。この二つの違いや役割を知っておくと、トラブルを防ぎながら快適に音楽を楽しめます。
プラグとジャックはどのように使い分けられているか
プラグとジャックは、音や信号をやり取りするための接続部品ですが、具体的には挿し込む側がプラグ、受け口がジャックです。たとえばギターにシールドケーブルを差し込むとき、手に持っているケーブルの端子がプラグ、本体側の差し込み口がジャックとなります。
用途に応じて形状や大きさはさまざまですが、基本的な使い分けは「プラグ＝差し込む」「ジャック＝受ける」と覚えておくと便利です。また、プラグとジャックが正しい組み合わせでないと、音が出ない・雑音が入るといったトラブルの原因にもなりますので、形状や規格も確認して使用しましょう。
楽器やオーディオ機器でよく使われるプラグとジャックの種類

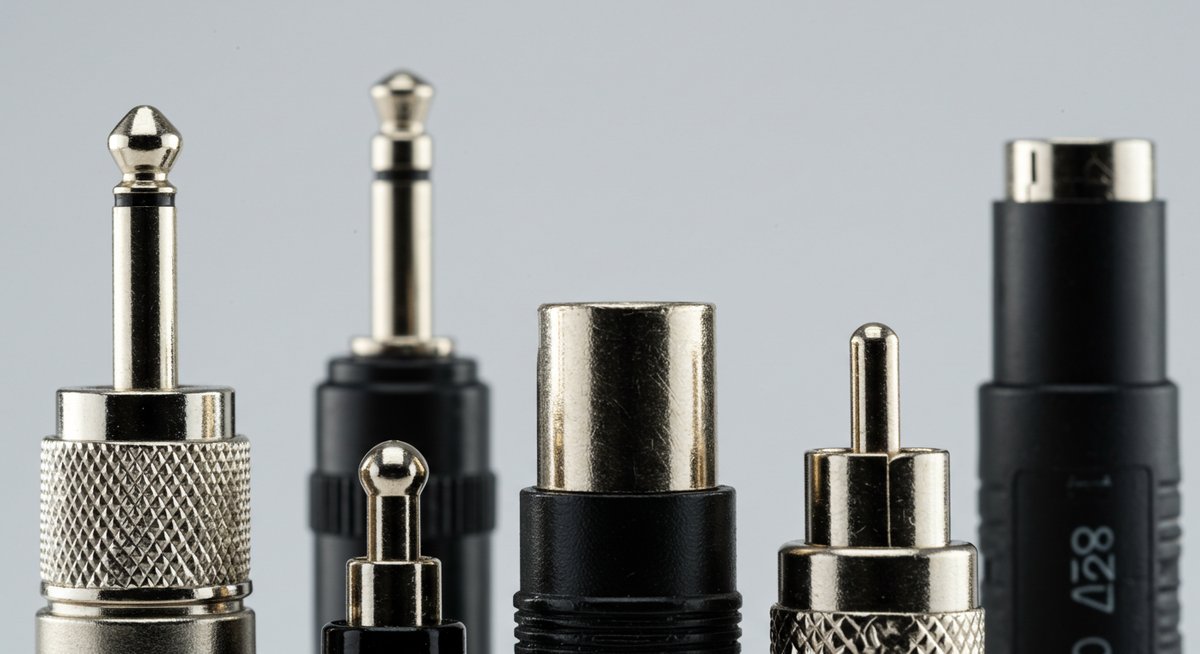

楽器やオーディオ機器でよく目にするプラグとジャックには、いくつかの代表的な種類があります。その中でも特に身近なのが「フォーンプラグ」「ミニプラグ」「RCA」「XLR」の4つです。
ギターやベースでは太めのフォーンプラグが標準的ですし、ヘッドホンやスマートフォンでは細いミニプラグが使われています。また、オーディオ機器同士の接続によく用いられるのが赤白のRCA、プロの現場では太くて頑丈なXLRが使われます。下の表に、特徴と主な用途をまとめました。
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| フォーン | 太く丈夫 | ギター、アンプ |
| ミニ | 細く小型 | ヘッドホン、スマホ |
| RCA | 赤白2色 | オーディオ機器 |
| XLR | 頑丈、3ピン | マイク、ミキサー |
プラグとジャックの構造と基本的な仕組み
プラグとジャックは、それぞれ金属部分で電気信号を伝える仕組みになっています。プラグの先端や外周には「極（きょく）」と呼ばれる分かれ目があり、これが信号やアース（ノイズ防止）の役割を分担しています。たとえばステレオのミニプラグでは、音の左右を分けるために3つの極が使われています。
一方ジャック側は、差し込まれたプラグの極に合わせて内部の金属端子が配置されており、プラグと密着することで信号が流れる仕組みです。しっかり差し込まれていないと音が途切れたり、ノイズが出ることもあるので、接続時にはカチッと感触があるまで確実に差し込むことが大切です。
楽器や音響機器で使われる代表的なプラグとジャックの種類
音楽や機材の種類によって、使用されるプラグとジャックも変わってきます。ここでは、代表的なタイプを具体的に紹介します。
ギターやベースで使う標準的なフォーンプラグとジャック
ギターやベースでは「フォーンプラグ」と呼ばれる端子が一般的です。これは直径6.3mmの円筒形で、丈夫な作りが特徴です。アンプやエフェクターとの接続にも使われているため、音楽機材の世界では最もポピュラーな規格と言えます。
フォーンプラグは「モノラル」と「ステレオ」があり、ギターやベースでよく使われるのはモノラルタイプです。一方、キーボードや一部のオーディオ機器では、ステレオ信号を送るために3極のタイプが使われています。用途によって使い分けが必要なので、購入時には用途と対応機器を確認して選びましょう。
ヘッドホンやマイクに使われるミニプラグとミニジャック
家庭用オーディオやポータブル機器でよく使われるのが「ミニプラグ」と「ミニジャック」です。直径3.5mmと細くコンパクトで、ヘッドホンやイヤホンのほか、パソコンやスマートフォンの音声端子にも使われています。
また、最近ではマイク入力もミニプラグが主流です。ミニプラグには「モノラル」と「ステレオ」のほか、マイク付きヘッドセットに使われる4極タイプも存在します。どれが必要かは機器ごとに異なりますので、購入前に対応端子を確かめておくと安心です。
RCAやXLRなどプロ用音響機器のコネクタ
音響機器やレコーディング機材では「RCA」や「XLR」といったコネクタがよく使われます。RCAは赤と白の2本セットでステレオ接続できるため、家庭用オーディオやCDプレーヤーなどでおなじみです。接続が簡単で、価格も手ごろです。
一方XLRは、マイクケーブルやプロ用機器の接続に使われています。3本のピンで構成され、信号を安定して伝えることができるため、ノイズに強いという特徴があります。XLRはしっかりロックできる仕組みもあり、ライブやイベント現場など信頼性が重視される場面でも活躍しています。
プラグとジャックの選び方と接続時の注意点
さまざまな種類のプラグとジャックを正しく選ぶことで、接続トラブルを避けられます。また、使い方次第で寿命も変わるため、注意点も知っておきましょう。
用途や機器に合わせた最適なプラグとジャックの選び方
まず、接続したい機器の端子がどのタイプかを確認しましょう。楽器やアンプならフォーンプラグ、スマホやヘッドホンならミニプラグが一般的です。マイクや本格的な音響機器にはXLRかRCAが必要になる場合もあります。
また、信号の種類も大切です。ステレオ音声が必要な場合は3極タイプ、モノラルなら2極タイプを選びます。端子の大きさや形状が合わない場合、変換アダプタも活用できますが、接触が悪くなることもあるため、できるだけ対応した規格のケーブルを使うと安心です。
接続トラブルを防ぐためのポイント
プラグやジャックの接続時に多いトラブルとして、「音が出ない」「ノイズが入る」「片耳だけ聞こえる」といったものがあります。これらは差し込み不足や、端子の汚れ・劣化が原因で起こることが多いです。
トラブルを防ぐためには、しっかり奥まで差し込むこと、端子部分を定期的に柔らかい布で拭くことが大切です。また、ケーブルを無理に引っ張ったり、強く曲げたりすると内部が断線しやすくなるため、抜き差しはコネクタ部分を持って行うようにしましょう。
プラグとジャックを長持ちさせるメンテナンス方法
プラグやジャックの寿命を延ばすには、定期的なメンテナンスが有効です。具体的には、端子部分のホコリや酸化による汚れを、柔らかい布や市販の接点クリーナーで拭き取る方法があります。
使わないときは、キャップやカバーを付けておくとホコリの侵入を防げます。また、湿気や水分はサビや劣化の原因になるため、保管場所にも気をつけてください。異音や接触不良が起きた場合は、早めに掃除や点検を行うことで、トラブルを未然に防ぐことができます。
自分でできるプラグとジャックの交換や修理方法
プラグやジャックは使っているうちに劣化することもありますが、簡単な修理や交換なら自分で行えます。ここではその基本的な方法と注意点を紹介します。
プラグのはんだ付けや交換方法の基本
プラグ部分が断線してしまった場合は、新しいプラグへの交換が必要です。作業にははんだごてやはんだ、ニッパー、ドライバーなどがあると便利です。まず古いプラグを切り落とし、ケーブルの被覆をむいて中の芯線とシールド線を出します。
次に、新しいプラグの端子部分に芯線とシールド線をそれぞれはんだ付けします。正しい位置にはんだ付けすることで、音の不具合を防ぐことができます。はんだ付けが終わったら、プラグのカバーを閉じて作業完了です。最初は難しく感じるかもしれませんが、慣れてくると短時間でできるようになります。
ジャックの接触不良を直すための対処法
ジャックでよくあるトラブルが「接触不良」です。この場合、端子の汚れや外部からの力で内部が変形していることが多いです。まずは電源を切り、接点クリーナーを吹きかけて柔らかいブラシや綿棒で軽く掃除します。
汚れを取っても改善しない場合、ジャック内部の金属端子が広がっていることが考えられます。その場合は細いピンセットや小さなドライバーで、端子をやさしく元の位置に戻します。無理な力を加えず、慎重に作業することが大切です。
DIYで失敗しないための注意事項
自分でプラグやジャックを修理・交換する際は、安全への配慮が欠かせません。作業前には必ず電源を切り、感電やショートの危険がないようにしましょう。
また、はんだ付けは熱を持つためやけどに注意が必要です。作業に自信がない場合や、複雑な機器では無理せず専門業者に相談するのがおすすめです。作業ミスによる機材の故障や火災リスクもあるため、説明書や作業手順をしっかり確認してから取りかかりましょう。
まとめ：プラグとジャックを理解して音楽や機材をもっと楽しもう
プラグとジャックについて知識を深めておくと、音楽や機材を使ううえでのトラブルを減らすことができます。正しい選び方や使い方、メンテナンス方法を身につけて、より快適な音楽ライフを送りましょう。
